Ley de Moore

La Ley de Moore, que fue promulgada en 1965 por Gordon Moore (exdirector de Fairchild Semiconductors, y posteriormente fundador de Intel) establecía que cada año en un trozo de silicio, la cantidad de transistores se duplicaría, como también su coste se reduciría a la mitad. Después, afirmó que el ritmo de desarrollo de los circuitos integrados bajaría; por lo tanto, incrementó el tiempo a 18 meses.

Ley de Moore
Fuente: http://www.eyeintheskygroup.com/Azar-Ciencia/Tragamonedas-Maquinas-de-Casino/Ingenieria-Inversa-Capacidad-de-Computo-Descifrar-Randomizer-RNG-2_archivos/Ley-de-Moore-Transistores.gif

El Intel 4004 fue desarrollado en 1971, y es considerado el primer microprocesador comercial de la historia. Este contaba con 2.300 transistores de 10 ųm de tamaño y operaba a una velocidad de 740 kHz

Intel 4004
Fuente: http://regmedia.co.uk/2011/11/14/4004_die_large.jpg

El Intel 8080 fue desarrollado en 1974. Contaba con aproximadamente 6000 transistores de 6 ųm de tamaño y operaba a una velocidad de 2 MHz.

Intel 8080
Fuente: http://www.cpu-world.com/CPUs/8080/die/L_TI-TMS8080A.jpg

El Motorola 6800 fue desarrollado en 1974. Contaba con aproximadamente 4000 transistores de 6 ųm de tamaño y operaba a una velocidad de 1 MHz.

Motorola 6800
Fuente: http://www.cpu-world.com/CPUs/6800/die/L_AMI-S6800.jpg

El Intel 80286 fue desarrollado en 1982. Contaba con más de 134.000 transistores de 1.5 ųm de tamaño, operando a velocidades entre 6 a 25 MHz.

Intel 80286
Fuente: http://www.cpu-world.com/CPUs/80286/die/L_Fujitsu-MBL80286.jpg

El Intel 80386 fue desarrollado en 1985. Contaba con 275.000 transistores de 1.5 ųm de tamaño, operando a velocidades entre 12 a 40 MHz.

Intel 80386
Fuente: http://www.cpu-world.com/CPUs/80386/die/L_Intel-A80386DX-25.jpg

El Intel 80486 fue desarrolado en 1989. Contaba con más de 1.180.235 transistores de 1 ųm de tamaño, operando a velocidades entre 16 a 100 MHz.

Intel 80486
Fuente: http://www.cpu-world.com/CPUs/80486/die/L_Intel-A80486SX-33.jpg

El IBM PowerPC 601 fue desarrollado en 1993. Contaba con más de 2.800.000 transistores de 0.6 ųm de tamaño, operando a velocidades entre 50 a 80 MHz.

IBM PowerPC 601
Fuente: http://agaudi.files.wordpress.com/2009/01/0109-chip-j_x600.jpg

El Intel Pentium fue desarrollado en 1993. Contaba con más de 3.100.000 transistores de 0.8 ųm de tamaño, operando a velocidades entre 60 a 66 MHz.

Intel Pentium
Fuente: http://upload.wikimedia.org/wikipedia/commons/5/5a/Intel_Pentium_P54C_die.jpg

El AMD K5 fue desarrollado en 1996. Contaba con más de 4.300.000 transistores de 350 nm de tamaño, operando a velocidades entre 75 a 133 MHz.

AMD K5
Fuente: http://upload.wikimedia.org/wikipedia/commons/0/0c/AMD_K5_die.JPG

El AMD K6 fue desarrollado en 1997. Contaba con más de 8.800.000 transistores de 350 nm de tamaño, operando a velocidades entre 166 a 300 MHz.

AMD K6
Fuente: http://koti.mbnet.fi/raukorpi/DieShots/AMD_K6_die.jpg

El Intel Pentium II fue desarrollado en 1997. Contaba con más de 7.500.000 transistores de 350 nm de tamaño, operando a velocidades entre 233 a 450 MHz.

Intel Pentium II
Fuente: http://regmedia.co.uk/2011/11/14/pentium_ii_die_large.jpg

El Intel Pentium III fue desarrollado en 1999. Contaba con más de 9.500.000 transistores de 250 nm de tamaño, operando a velocidades entre 400 MHz a 1.4 GHz.

Intel Pentium III
Fuente: http://www.cpu-zone.com/Pentium%20III/PENTIIIB.jpg

El Intel Pentium 4 fue desarrollado en el 2000. Contaba con más de 42.000.000 transistores de 180 nm de tamaño, operando a velocidades entre 1.3 a 2 GHz.

Intel Pentium 4
Fuente: http://techreport.com/r.x/p4-prescott/die-shot.jpg

El AMD Athlon XP fue desarrollado en el 2001. Contaba con más de 37.500.000 transistores de 180 nm de tamaño, operando a velocidades entre 1.3 a 2.3 GHz.

AMD Athlon XP
Fuente: http://upload.wikimedia.org/wikipedia/commons/4/40/AMD_Athlon_XP_Barton_die.JPG

El AMD Athlon 64 fue desarrollado en el 2003. Destaca por ser el primer microprocesador de arquitectura x64 destinado al público en general. Contaba con más de 105.900.000 transistores de 130 nm de tamaño, operando a velocidades entre 2 a 2.6 GHz.

AMD Athlon 64
Fuente: http://i.neoseeker.com/neo_image/142883/article/a64-x2-4200/die.jpg

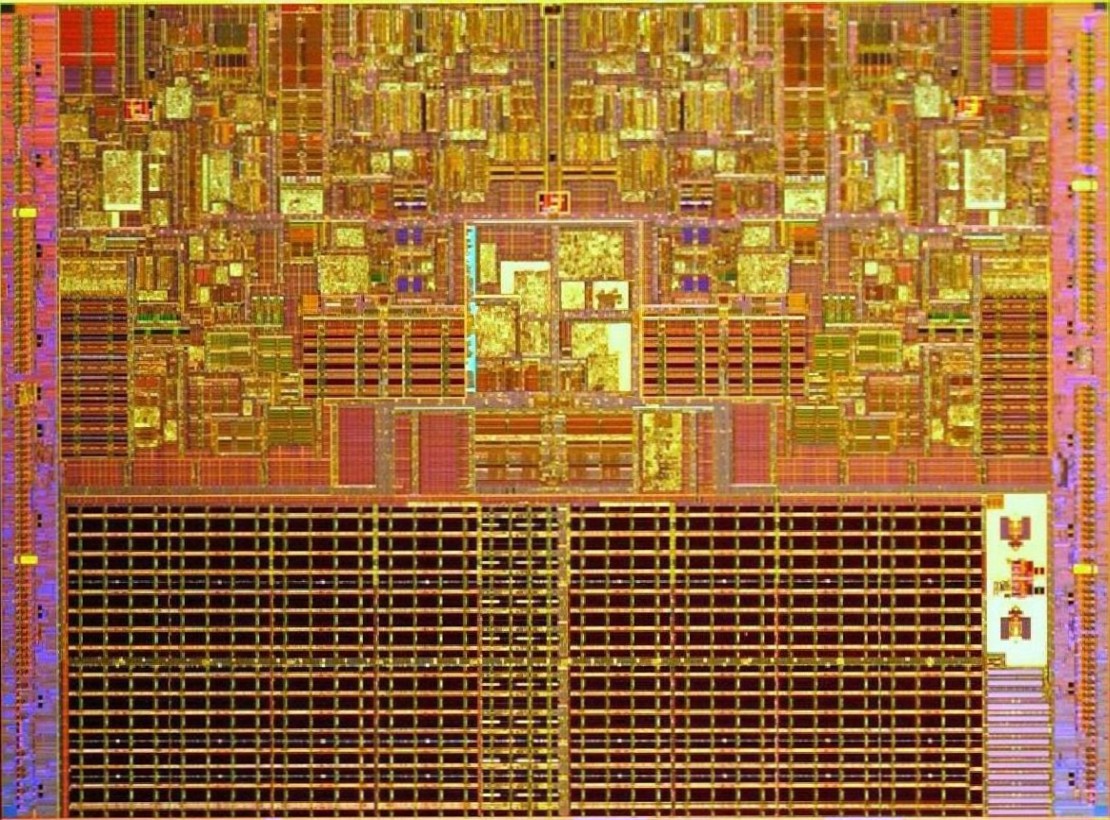

El Intel Core 2 Duo fue desarollado en el 2006. Tiene la caracteristica de ser uno de los primeros procesadores multinúcleo destinados al público en general. Contaba con más de 291 millones de transistores de 65 nm de tamaño, operando a velocidades entre 1.86 a 3.33 GHz.

Intel Core Duo
Fuente: http://infomars.fr/die/Yonah%20-%20Core%20Duo%20-%2065nm.jpg

El AMD Phenom fue desarrollado en el 2007. Contaba con versiones de 3 y 4 núcleos de procesamiento y 463 millones de transistores de 65 nm de tamaño, operando a velocidades entre 1.8 a 3.8 GHz.

AMD Phenom
Fuente: http://upload.wikimedia.org/wikipedia/commons/6/66/AMD_Phenom_die_equalized.png

El Intel Core Nehalem fue desarrollado en el 2008. Contaba con versiones de 2 y 4 núcleos de procesamiento y 731 millones de transistores de 45 nm de tamaño, operando a velocidades entre 1.86 a 3.2 GHz.

Intel Core Nehalem
Fuente: http://download.intel.com/pressroom/kits/corei7/images/Nehalem_Die_Shot_2.jpg

El AMD Phenom II fue desarrollado en el 2008. Contaba con versiones de 2, 3, 4 y 6 núcleos de procesamiento y 758 millones de transistores de 45 nm de tamaño, operando a velocidades entre 2.5 a 3.7 GHz.

AMD Phenom II
Fuente: http://techgage.com/reviews/amd/phenom_ii/am3/x6_1090t/amd_phenom_ii_x6_die_shot.jpg

El AMD Fusion APU fue desarrollado en el 2011. Tiene la característica de incluir una unidad de procesamiento gráfico (GPU) en el mismo encapsulado con una potencia considerable. Además, cuenta con versiones de 2 a 4 núcleos y 1.178 millones de transistores de 32 nm de tamaño, operando a velocidades entre 2.1 a 3 GHz.

AMD Llano APU
Fuente: http://images.anandtech.com/reviews/cpu/amd/llano/review/desktop/49142A_LlanoDie_StraightBlack.jpg

El Intel Core Haswell fue desarrollado en el 2013. Cuenta con versiones de 2, 4, 6 y 8 núcleos y 1.400 millones de transistores de 22 nm de tamaño, operandoa velocidades entre 1.9 a 3.5 GHz.

Intel Core Haswell
Fuente: http://www.extremetech.com/wp-content/uploads/2013/06/haswell-die-featured-640x353.jpg

Fuente - Cpu World
